一、技術原理與行業價值

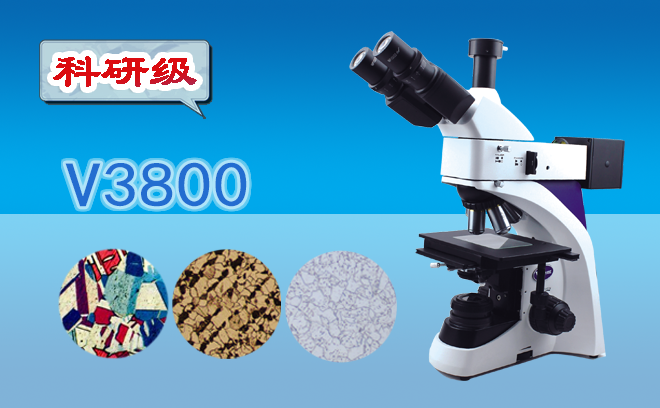

金相顯微鏡通過光學成像與圖像分析技術，可對材料表面微觀結構進行納米級觀測。在鍍層厚度測量領域，其核心優勢體現在：

非破壞性檢測：無需切割或破壞樣品，直接通過表面形貌分析鍍層厚度。

高精度與可重復性：結合圖像處理算法，測量精度可達微米級（±0.1μm），滿足工業標準要求。

多維度數據融合：同步獲取鍍層形貌、孔隙率、界面結合狀態等關鍵質量指標。

在汽車制造、電子元件、航空航天等領域，鍍層厚度直接影響產品耐腐蝕性、導電性及使用壽命。金相顯微鏡以低成本、高效率的優勢，成為中小型企業質量控制的S選工具。

二、核心應用場景解析

1. 常規鍍層厚度測量

截距法（Cross-Section Analysis）：

制備樣品橫截面，通過金相顯微鏡觀測鍍層與基材的界面，測量垂直方向厚度。

適用于電鍍、化學鍍等均勻鍍層，如PCB板銅層厚度控制。

面積法（Planar Analysis）：

對表面鍍層進行多區域成像，通過灰度差異計算平均厚度。

適用于非均勻鍍層（如熱噴涂鋁涂層），規避局部厚度波動。

2. 特殊工藝鍍層檢測

復合鍍層分析：

區分多層鍍層（如Ni-Cr復合鍍層），通過鍍層間界面反差實現分層測量。

案例：汽車發動機活塞環鍍鉻層與基材的結合強度評估。

微孔鍍層評估：

檢測化學鍍鎳層中的針孔缺陷，結合孔隙率計算鍍層致密性。

3. 失效分析與質量控制

磨損后鍍層保留量測量：

對比使用前后鍍層厚度變化，評估耐磨涂層（如DLC類金剛石涂層）的壽命。

電鍍工藝優化：

通過鍍層厚度分布數據，調整電流密度、溫度等參數，減少邊緣效應導致的厚度不均。

三、技術優勢與操作流程

1. 操作步驟標準化

樣品制備：

鑲嵌：冷鑲嵌樹脂固定樣品，避免高溫導致鍍層變形。

研磨拋光：依次使用800#、1200#砂紙及金剛石懸浮液，獲得鏡面級截面。

顯微成像：

明場/暗場模式切換，增強鍍層與基材的對比度。

多焦點堆疊技術：對凹凸表面進行三維重構，消除離焦誤差。

數據分析：

手動標定：通過測量軟件劃定鍍層邊界，計算厚度。

自動識別：AI算法訓練鍍層特征模型，實現批量樣品快速檢測。

2. 與傳統方法的對比

四、典型行業案例

1. 電子元件制造

案例背景：某半導體企業需控制芯片引腳鍍錫層厚度（3-5μm），避免焊接缺陷。

解決方案：

采用金相顯微鏡截距法，每日抽檢10%樣品。

通過SPC統計過程控制軟件，實時調整電鍍參數，將厚度標準差從1.2μm降至0.3μm。

2. 汽車零部件防腐

案例背景：某車企剎車盤鍍鋅層厚度不均導致銹蝕，客戶投訴率上升。

解決方案：

使用暗場成像模式增強鍍層邊緣反差，定位厚度薄弱區域。

優化電鍍槽液循環系統，將鍍層均勻性從CV值15%提升至8%。

3. 航空航天輕量化

案例背景：某研究所開發鎂合金基材表面防護涂層，需控制涂層厚度≤10μm。

解決方案：

結合圖像分割算法，自動識別涂層與基材界面。

通過鍍層厚度分布熱力圖，指導噴涂工藝參數調整，將厚度超差率從12%降至2%。

五、技術挑戰與未來趨勢

1. 現存問題

樣品制備耗時：傳統研磨拋光需30分鐘/樣品，限制檢測效率。

復雜結構測量：曲面或深孔鍍層難以獲取清晰截面圖像。

2. 創新方向

自動化樣品處理系統：集成研磨、拋光、成像模塊，實現“樣品進-數據出”全流程自動化。

AI深度學習：訓練模型識別鍍層缺陷（如裂紋、起泡），替代人工目檢。

非截面測量技術：開發共聚焦金相顯微鏡，通過光學斷層掃描實現無損厚度測量。

3. 產業影響

隨著智能制造升級，金相顯微鏡正從“質量檢測工具”向“工藝優化平臺”轉型。例如，通過實時監測電鍍過程鍍層厚度變化，結合閉環控制系統，可動態調整電流密度，實現“零廢品”生產。

金相顯微鏡以高精度、低成本的優勢，成為鍍層厚度測量的核心工具。從實驗室到生產線，其技術迭代正推動制造業質量控制邁向智能化、精細化。未來，隨著AI與自動化技術的融合，這一“材料之眼”必將為工業4.0注入更強動力。
